PAC的指標(biāo)中除了氧化鋁含量以外，鹽基度、pH值、水不溶物等指標(biāo)對(duì)于產(chǎn)品的混凝效果也是影響很大的，今天為大家解說(shuō)PAC的pH值對(duì)絮凝效果及殘留鋁量的影響 。

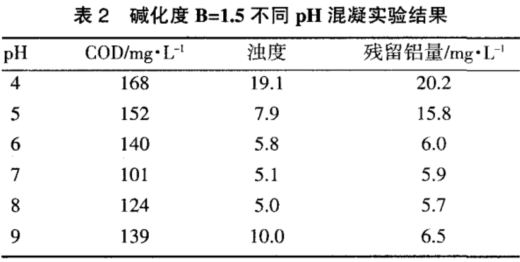

    由表可知，在投加量一定相同建華度且不同pH條件下．PAC對(duì)焦化廢水進(jìn)行混凝實(shí)驗(yàn)發(fā)現(xiàn)pH對(duì)COD和濁度的去除及殘留鋁量影響非常明顯。pH低于7時(shí)，隨著pH的增大．COD和濁度的去除效果增強(qiáng)，殘留鋁量明顯降低；當(dāng)pH在7-8時(shí)，COD和濁度的去除效果達(dá)最佳，殘留鋁量變化不大；隨著pH的進(jìn)一步增大，PAC對(duì)COD和濁度去除效果又趨向惡化，殘留鋁量有所升高。這主要是因?yàn)閜H影響著PAC中AL的形態(tài)，在pH較低的條件下，Al主要以低電荷的單體鋁形態(tài)存在，隨著體系pll值上升，低電荷的Al含量逐漸減少，高電荷多聚物含量有所增加，電巾和粘結(jié)架橋能力增強(qiáng)，對(duì)COD和濁度的去除效_糶電增強(qiáng)，當(dāng)pH在中性范圍內(nèi)時(shí)，由于PAC水解生成大量的Al(OH)3無(wú)定形沉淀物易下下沉，水體中可溶性鋁含量較低，使得水體中鋁的殘留量下降至最低店；而在堿性條件下．PAC 中的鋁逐漸水解轉(zhuǎn)化成了電荷較低的溶膠。
    沉淀形態(tài)，電中和能力下降且生成了較多帶負(fù)電荷的溶解形態(tài)，COD和濁度的去除效果減弱，鋁的殘留最也隨著pH的升高而增加，因此對(duì)于pH值較高或較低的焦化廢水，加酸或堿調(diào)到中性范圍，對(duì)保證混凝效果，減少殘留鋁量是非常必要的。
    此外鋁系混凝劑在逐級(jí)水解時(shí)，都釋放出H+，使原水體pH略有降低，當(dāng)pH偏離鋁鹽適宜pH范圍時(shí)，高電荷低聚合度產(chǎn)物偏多，雖然有利于壓縮雙電層，使膠粒脫穩(wěn)，但混凝作用差，整個(gè)混凝效果不佳。因此，為取得較好的混凝效果，原水體應(yīng)有一定的堿度，當(dāng)堿度不足時(shí)應(yīng)投加一定量的堿。
